产品名称：北汽EV160EV纯电动分控联动式系统实训室
产品品牌：课普达
产品型号：KPTEV60QFD
产品编号：87261216
北汽EV160一站式教学系统，一键控制，6台设备联动在一起运行
纯电动汽车电池管理系统实训台
纯电动汽车驱动系统实训台
纯电动汽车空调系统实训台
纯电动汽车助力转向系统实训台
纯电动汽车电机控制系统实训台
纯电动汽车车身电器系统实训台
26.

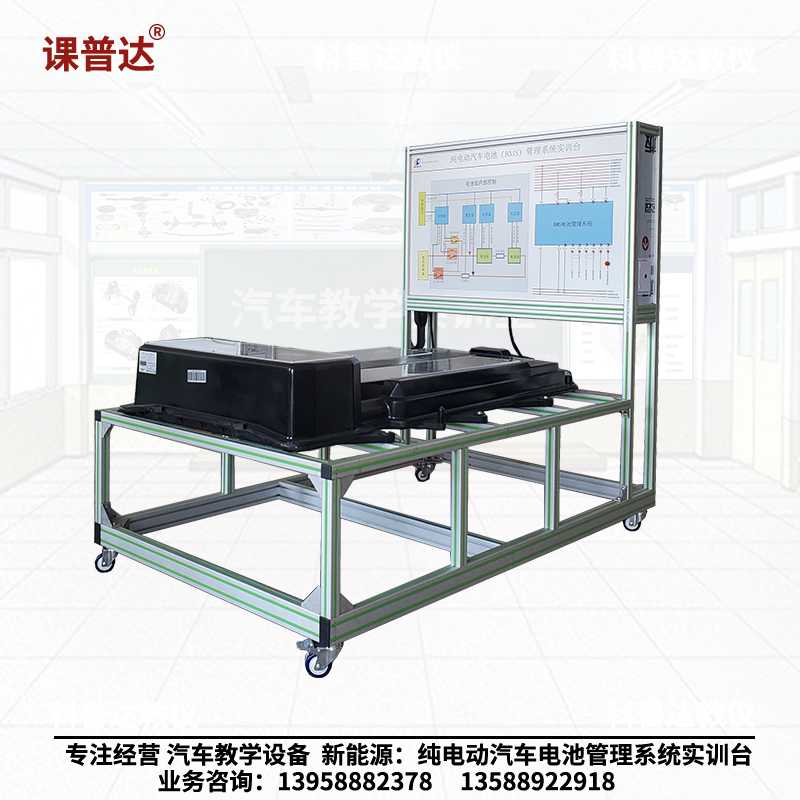

纯电动汽车电池（BMS）管理系统实训台
1. 总体概述
实训台选用北汽ev160纯电动汽车原车电池，真实地呈现了动力电池包核心零部件之间的连接控制关系、安装位置，以及高压系统安全注意事项，并培养学员对电池动力电池包故障分析和处理能力。
2. 设备组成
实训台包含以下主要配件：①原车电池组总成*1套；②维修开关*1个；③移动台架*1台；④高压直流母线*1套；⑤低压电池信息采样通信线*1套。
3. 功能描述
1） 真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系；
2） 各主要部件安装在平台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护；
3） 本实训台为驱动传动系统等实训台提供动力源，连接电缆线为原车配套，与原车连接方式相同；
4） 动力电池包设置有机械维修开关，拔出机械维修开关后，可以打开上盖观察。；
5） 动力电池包半透明设计，便于学员观察电池内部结构；
6） 动力电池包输出线路另配机械断开式紧急开关，适用于紧急情况下很轻松断开主电源；
7） 教板完整显示动力电池包，充电，放电工作原理图；
8） 实训台底部安装6个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置，实训台为企业开发成熟产品。
4. 技术特性
1） 台架尺寸：长1.8m*宽1.2m*高1m
2） 框体材质：欧标工业银色铝型材/磨砂氧化
3） 主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀
4） 系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制拼接而成）
5） 侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）
6） 测试孔：高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保
7） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击
8） 透明盖板：8mm厚度绝缘透明亚克力板
5. 实训项目
1） 了解新能源动力电池控制原理；
2） 了解新能源动力电池主要零部件功能；
3） 熟悉新能源动力电池各种状态下控制关系；
4） 熟悉新能源动力电池故障，学会查找故障原因；
5） 明确高压系统操作安全注意事项，掌握高压连接器和低压接插件插拔方法；
6） 熟悉电池管理系统BMS工作原理；
7） 了解单体动力电池电压等级和容量；
8） 熟悉动力电池包在各种状态下逻辑控制关系，掌握电流，电压，电池压差，电池温度等参数变化规律。
纯电动汽车驱动系统实训台
1. 总体概述
实训台选用北汽ev160纯电动汽车驱动系统部件，功能和控制方式与通用纯电动车完全相同，真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对新能源电驱动系统故障分析和处理能力，适用于职业技术学院新能源课程教学和维修实训设备。
2. 设备组成
实训台包含以下主要配件：①原车低压蓄电池*1个；②移动台架*1台；③ABS泵*1个；④组合仪表总成*1套；⑤档位旋钮开关总成*1个；⑥制动分泵*2个；⑦加速踏板总成*1套；⑧油门踏板总成*1套；⑨真空助力器总成*1个。
3. 功能描述
1） 真实可运行的新能源电驱动传动系统集成，充分展示各主要零部件组成结构和逻辑控制关系；
2） 各主要部件安装在平台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护；
3） 教板上绘制电路控制图，油门踩下后，观察车辆运行状态各项参数，掌握纯电动车运行过程控制逻辑和主要部件参数变化规律；
4） 模拟车辆负载系统，真实再现电驱动传动系统不同工况下（启动、加速、匀速、减速、停车、爬坡等）电流和电压等参数变化规律；
5） 台架的高压元器件都将被高透明度的有机玻璃保护起来，并留有必要的用于高压元器件插接的可以打开的移动窗口，以保证设备中的高压器件和线缆不会在日常存放过程中受到任何损害，从而产生绝缘性能下降的危害；
6） 真实的机械齿轮传动和刹车系统，观察制动能量回馈电流变化，掌握制动能量吸收概念。
7） 实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。
8） 实训台配备有制动器防护罩等安全保护装置。
9） 教板完整显示电驱动传动系统工作原理图，并安装用检测端子，借助万用表和示波仪，实时检测各种状态下参数变化；
10） 实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置；
11） 实训台配备智能化故障设置和考核系统，掌握实车故障处理能力。
纯电动汽车空调系统实训台
1. 总体概述
选用原装北汽ev160纯电动汽车空调和暖风系统；真实地呈现了北汽纯电动汽车空调和暖风系统核心零部件之间的连接控制关系、安装位置和运行参数，培养学员对江淮纯电动汽车空调和暖风系统故障分析和处理能力，适用于职业技术学院新能源纯电动课程教学和维修实训。
2. 设备组成
实训台包含以下主要配件：①电动空调压缩机*1台；②移动台架*1台；③冷疑器总成*1套；④空调控制器总成*1个；⑤蒸发箱总成*1个；⑥室外温度传感器*1个；⑦电子膨胀阀*1套。
3. 功能描述
1） 空调制冷系统：由空调驱动器驱动的电动压缩机将气态的制冷剂从蒸发器中抽出，并将其压入冷凝器。高压气态制冷剂经冷凝器时液化而进行热交换（释放热量），热量被车外的空气带走。高压液态的制冷剂经膨胀阀的节流作用而降压，低压液态制冷剂在蒸发器中气化而进行热交换（吸收热量），蒸发器附近被冷却了的空气通过鼓风机吹入车厢。气态的制冷剂又被压缩机抽走，泵入冷凝器，如此使制冷剂进行封闭的循环流动，不断地将车厢内的热量排到车外，使车厢内的气温降至适宜的温度。
2） 暖风加热系统：供暖系统采用 PTC 水加热器总成加热冷却液，冷却液先由水泵抽空调暖风副水箱总成内的冷却液泵进PTC 水加热器总成，加热后的冷却液流经暖风芯体，再回至空调暖风副水箱总成，如此循环。
3） 各主要部件安装在平台上，电气连接方式与实车相同，断电后可以方便拆卸，让学员在拆装连线过程掌握空调暖风系统零部件拆装要点。
4） 本实训台与驱动传动系统实训台连接工作，连接电缆线为原车配套，与原车连接方式相同，由动力电池和管理系统实训台供电工作。
5） 教板完整显示空调和暖风系统工作原理图，并安装用检测端子，借助万用表和示波仪，实时检测各种状态下参数变化。
6） 台架的高压元器件都将被高透明度的有机玻璃保护起来，并留有必要的用于高压元器件插接的可以打开的移动窗口，以保证设备中的高压器件和线缆不会在日常存放过程中受到任何损害，从而产生绝缘性能下降的危害；
7） 实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
4. 技术特性
1） 台架尺寸：长1.2m*宽0.8m*高1m
2） 框体材质：欧标工业银色铝型材/磨砂氧化
3） 主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀
4） 系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制拼接而成）
5） 侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）
6） 测试孔：高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保
7） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击
5. 实训项目
1） 了解纯电动汽车空调制冷工作原理；
2） 了解纯电动汽车空调制冷主要零部件功能；
3） 了解纯电动汽车空调制冷与传统车区别；
4） 了解纯电动汽车暖风模块工作原理；
5） 了解纯电动汽车暖风模块主要零部件功能；
6） 了解纯电动汽车暖风模块与传统车区别；
7） 熟悉冷媒排放，抽空，加注实训；
8） 熟悉管路拆装、连接实训；
9） 熟悉空调系统的高低压力的检测及故障判断。
纯电动汽车助力转向系统实训台
1. 总体概述
选用真实的北汽ev160纯电动汽车电动助力EPS系统，包括方向盘、方向机、前桥、左右羊角总成、左右下摆臂、左右前悬架总成、EPS控制电脑、EPS助力电机等，并结合检测面板实现电动助力EPS系统的检查与维护，诊断与测量，实训台上安装有检测端子，可直接在面板上检测电动助力EPS系统各电路元件的电信号。
2. 设备组成
实训台包含以下主要配件：①转向电机总成*1个；②前轮*2个；③方向盘总成*1个；④转向电脑*1个；⑤减震器弹簧*2个；⑥电动助力转向器带横拉杆总成*1个；⑦下摆臂总成*2套；⑧羊角总成*2套。
3. 功能描述
1） 真实可运行的新能源电动转向助力系统，充分展示各主要零部件组成结构和逻辑控制关系；
2） 各主要部件安装在台架上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握电动转向助力零部件拆装要点；
3） 演示电动助力EPS工作原理和控制过程；
4） 北汽EV160 EPS系统是在机械转向系统的基础上，将最新的电子技术和高性能的电机控制技术应用于汽车转向系统。EPS系统在原有汽车转向系统的基础上，改造并且增加了以下几个部分:EPS电子控制单元、扭矩及转角传感器、EPS电机等。系统的传动机构采用电机驱动，取代了传统机械液压机构。它能够在各种环境下给驾驶员提供实时转向盘助力；
5） 通过面板了解电动助力EPS系统运行特点与诊断方法，实现系统的故障设置与诊断分析；
6） 采用铝合金面板，表面喷白色油漆经过特殊涂层处理，采用溶剂型平板技术印刷彩色电路原理图，保证耐磨和不变色；
4. 技术特性
1） 台架尺寸：长1.2m*宽0.8m*高1.2m
2） 框体材质：欧标工业银色铝型材/磨砂氧化
3） 主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀
4） 系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制拼接而成）
5） 侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）
6） 测试孔：高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保
7） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击
5. 实训项目
1） 了解北汽纯电动汽车EPS 工作原理；
2） 了解北汽纯电动汽车 EPS 技术先进性和优点；
3） 了解北汽纯电动汽车助力控制功能；
4） 了解北汽纯电动汽车回正控制功能。
纯电动汽车电机控制系统实训台
1. 总体概述
采用北汽EV160纯电动汽车原车主控制系统由VCU整车控制器、MCU电机控制器、PDU高压控制盒构成。真实展示纯电动汽车主控制系统工作过程与组成结构。适用于中高职院校对纯电动汽车主控制系统的原理教学需要。
2. 设备组成
实训台包含以下主要配件：①电机控制器总成*1套；②移动台架*1台；③车载充电机总成*1套；④DC/DC总成*1套；⑤冷却水壶*1套；⑥直流充电口*1个；⑦交流充电口*1个。
3. 功能描述
1） DC-DC转换器模块模块将高压电转换为13.8V低压电电，为低压系统供电。
2） 电机控制器MCU模块接受驾驶需求将直流电转有效的换为三相交流电驱动电机，并通过U/V/W高压接触器输出。
3） 车载充电器模块外接220V交流电转换为高压直流电，并通过直流充电正和直流充电负高压接触器给动力电池包充电。
4） 教学台后侧安装欧标直流快充和交流充电口，交流充电口支持交流220VAC/7KW慢充，不支持380V交流充电；注意必须确保地线连接可靠；
5） 车载充电机，电机控制器，DC/DC转换器上盖部位全部采用半透明改装，使学员清晰了解控制原理和内部控制元件；
6） 教学台安装有4mm的红色和黑色测试端子，学生可在工位上同时对电信号进行测量，如电压信号、电阻信息、频率信号等；
7） 实训台检测面板丝印各系统总成电路原理图，检测面板采用铝塑板材质；检测端子名称采用彩色字体丝印，并标注与原理图上线路连接关系对应的数字；
8） 实训台采用高强度欧标铝型材制作，加以防撞胶条装饰，坚固耐用外观美丽，底部安装6个万向脚轮，脚轮带自锁装置，可以固定位置。
4. 技术特性
1） 台架尺寸：长1.2m*宽0.8m*高1.2m
2） 框体材质：欧标工业银色铝型材/磨砂氧化
3） 主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀
4） 系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制拼接而成）
5） 侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）
6） 测试孔：高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保
7） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击
5. 实训项目
1） 掌握纯电动汽车DC/DC转换器系统的结构及工作原理；
2） 掌握纯电动汽车车载充电机系统的结构及工作原理；
3） 进行纯电动汽车电机控制器系统的结构及工作原理；
4） 掌握纯电动汽车充放电系统常见故障与排除。
纯电动汽车车身电器系统实训台
1. 总体概述
选用真实的北汽ev160电动汽车电器系统实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电动车窗系统、电动门锁、音响系统等汽车电器各系统的组成结构和工作过程，适用于中高等职业技术院校对纯电动整车电器理论和维修实训的教学需要。
2. 设备组成
实训台包含以下主要配件：①大灯总成*2套；②移动台架*1台；③雾灯总成*2套；④后视镜总成*2套；⑤门锁电机*4套；⑥雨刮电机*2个；⑦组合开关总成*1个；⑧牌照灯*2个；⑨玻璃升降电机*4个；⑩车窗开关*4个；?后视镜开关*1个；?危险灯开关*1个；?尾灯总成*2套。
3. 功能描述
1） 真实可运行的纯电动汽车整车电器系统，充分展示汽车整车电器系统的组成结构；
2） 接通电源操纵示教板上的各种电器开关、按钮、真实演示汽车汽车灯光系统、雨刮系统、喇叭系统、电动车窗系统、电动门锁、电动后视镜等汽车电器各系统的工作过程；
3） 示教板面板采用高级材料具有耐磨、防潮、耐污染、耐腐蚀、不褪色等特点。面板有彩色电路图、插接件标识图、数字化参数显示等内容，学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理；
4） 示教板面板上安装有检测端子，可直接在面板上检测纯电动汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等；
5） 实训台设有右前远光灯、左前转向灯、左后雾灯、左制动灯、右前门锁电机等实车故障，方便教师实现智能教学；
6） 实训台采用高强度欧标铝型材制作，加以防撞胶条装饰，坚固耐用外观美丽，底部安装4个万向脚轮，脚轮带自锁装置，可以固定位置。
