产品名称：DC/DC实验台
产品品牌：课普达
产品型号：KPDDC/DC
产品编号：8724156
1. 总体概述

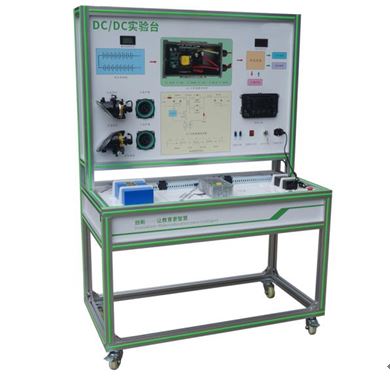

DC/DC实验台采用新能源汽车原车DC/DC系统元件，配有动力电池组、车载充电器、负载电器、带DC/DC系统内外部电路原理图的操作面板，高低压电压显示仪表，可对DC/DC转换器的工作原理、结构认识、控制转换原理的学习。
2. 设备组成
DC/DC实验台包含以下配件：①DC转换器总成*1；②脚轮*4；③负载前照灯*2；④负载扬声器*2；⑤负载音响主机*1；⑥动力电池组48V*1；⑦充电器*1；⑧接线柱*2
3. 功能描述
1） 提供DC/DC系统实物，采用透明盖板能够清楚观测内部结构；电路连接清晰可见，便于了解电路走向及控制电路原理，操作控制面板，可真实演示DC/DC系统的工作过程以及工作原理；；
2） 在不影响教学的基础上，采用直流48V电池组，且安装有急停开关，既满足教学需求，又能满足实训安全保证；
3） 配有DC/DC内部及外部电路图，与控制系统一致，方便学习逆变器控制内部及外部电路原理及电路知识；
4. 技术特性
1） DC转换器输入电压：48-72V
2） DC转换器输出电压： 13.8V
3） DC转换器额定功率： 600W
4） DC转换器输出类型： 双路输出
5） 实验台架采用全铝合金框架结构，外形美观、大气、耐脏，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
5. 实训项目
1） DC/DC转换器的功能；
2） DC/DC转换器的结构组成；
3） DC/DC转换器的工作原理；
4） DC/DC转换器的更换流程。
