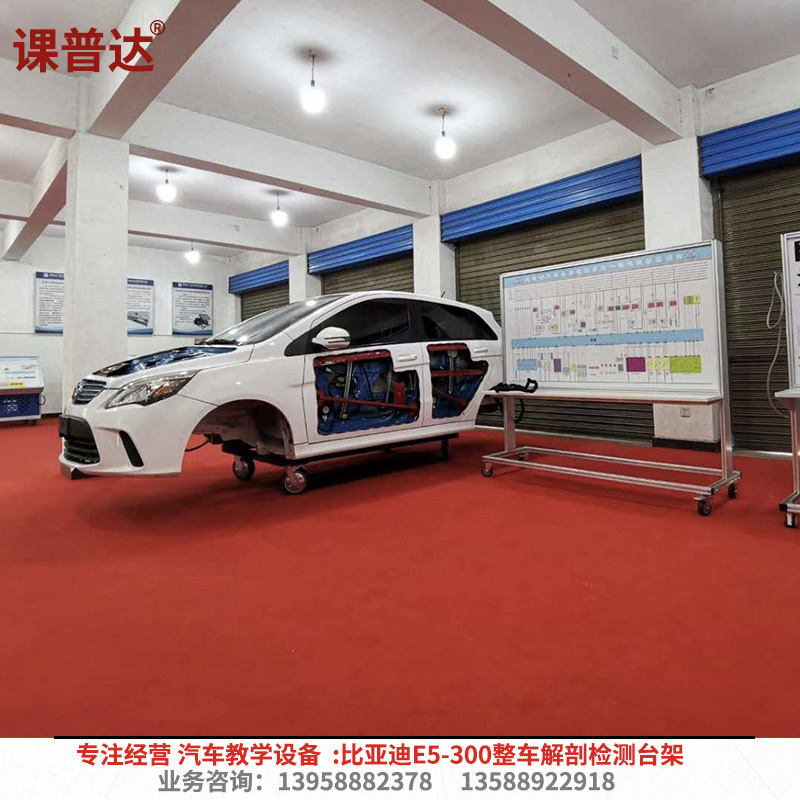

比亚迪E5-300整车解剖检测台架

比亚迪E5-300整车解剖检测台架

二、功能要求：

1.通过专用线束与整车连接，断开专用线束后整车功能完整；

2.整车结构完整，不破坏原车线束，各控制系统、传感器、执行器齐全，可正常运行无故障；

3.可通过原车仪表显示整车动、静态信号参数；

4. 实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理，面板喷绘有动力电池管理模块、空调控制模块、换挡控制模块、电力电子箱控制模块等电路原理图，并安装4mm检测端子

5.实训台面铺有高级合成板，方便放置学习资料跟工具，移动台架采用欧标优质铝型材制作，美观大方，质量坚固；底部装有四个3寸万向脚轮支撑，单个脚轮受力可200KG，移动灵活脚轮带自锁装置，可以固定位置；

6.该设备面板上安装有检测端子，可直接在面板上进行控制单元、原车电动机、灯光与车身电气控制系统的检测实训。

7.汽车音响及视频系统示教模块，包含汽车扬声器、车载主机、车载显示器，车载主机与控制单元连接，车载主机还连接有汽车扬声器及车载显示器。

8.该设备通过航空插头和连接电缆与电动整车连接，保持原车所有功能。可拆除检测操作台，电动整车可正常行驶。

9.汽车车窗及方向盘系统模拟示教模块，包括分别连接在控制单元输出端的车窗系统及方向盘系统，车窗系统包括车窗电机、锁闭电机，方向盘系统包括方向盘及转向助力装置。

10.可移动“诊断考核系统”，可分别进行各控制系统的检测实训：电机组控制系统与燃料电池发动机;灯光和车身电气控制系统。

三、基本配置：

1. E5-300整车一辆；

2. 新能源整车在线检测实训台1台；

四、实训项目

实训项目

1）了解纯电动汽车的技术参数；

2）熟悉各总成零部件的名称和功能；

3）了解高压电控总成技术先进性；

4）了解驱动总成技术先进性；

5）了解纯电动汽车各总成之间的控制关系；

6）熟悉控制模块的组成；

7）了解电机控制器模块的结构和工作原理；

8）掌握电机控制器模块的检测方法；

9）了解DC-DC转换器模块的结构和工作原理；

10）掌握DC-DC转换器模块的检测方法；

11）了解动力配电箱模块的结构和工作原理；

12）掌握动力配电箱模块的检测方法；

13）了解电池管理单元的结构和工作原理；

14）掌握电池管理单元的检测方法；

15）了解自动空调管理系统的结构和工作原理；

16）掌握自动空调管理系统的检测方法；

17）熟悉电机总成的结构、工作原理及工作过程；

18）掌握电机总成的检测方法；

19）了解220V/7KW交流车载慢充的结构和工作原理；

20）掌握220V/7KW交流车载慢充的检测方法；

21）了解直流快充的结构和工作原理；

22）掌握直流快充的检测方法；

23）了解档位控制器的结构和工作原理；

24）掌握档位控制器的检测方法；

25）了解加速踏板的结构和工作原理；

26）掌握加速踏板的检测方法。
